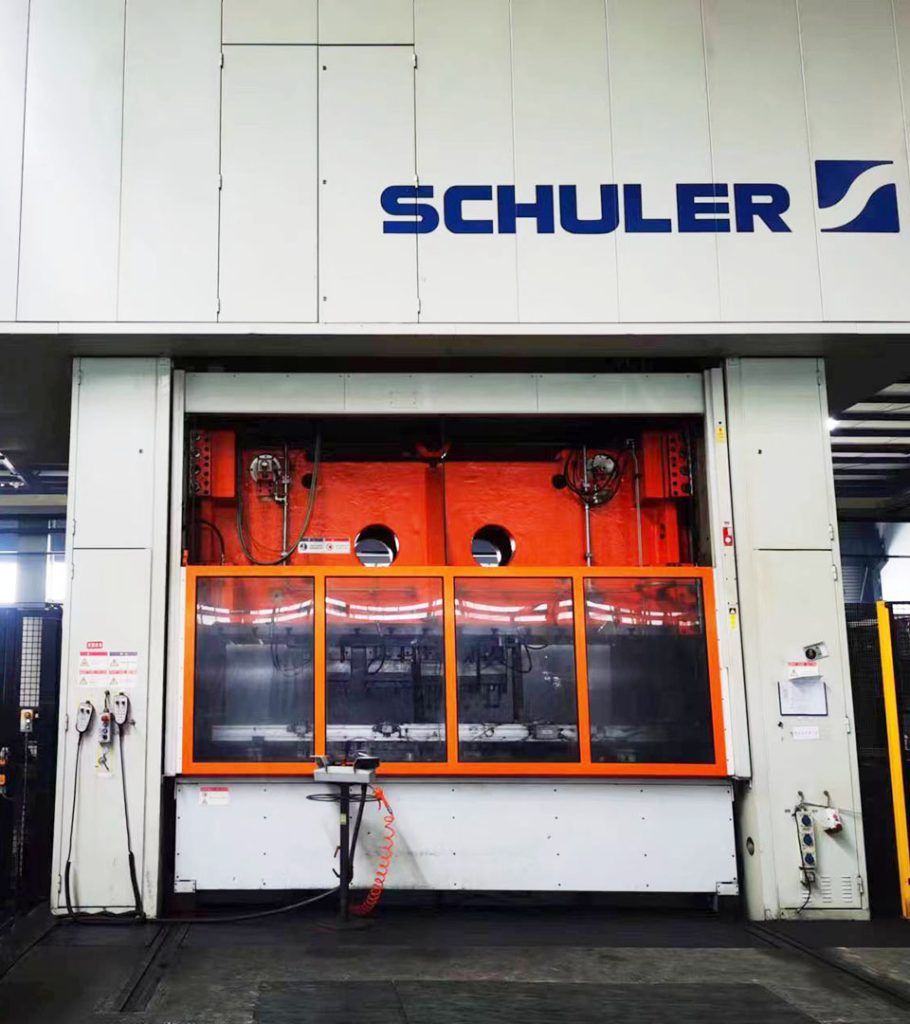

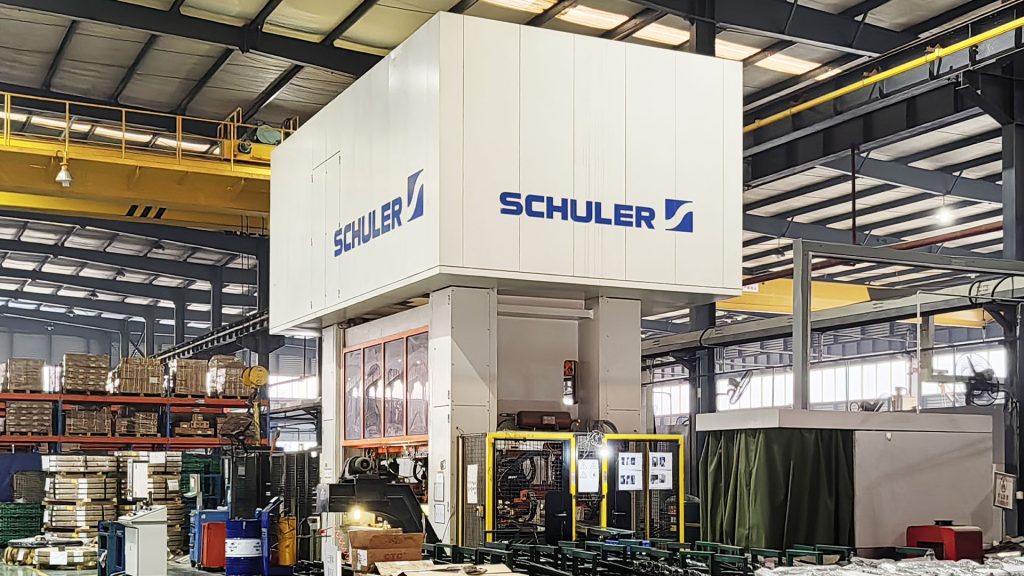

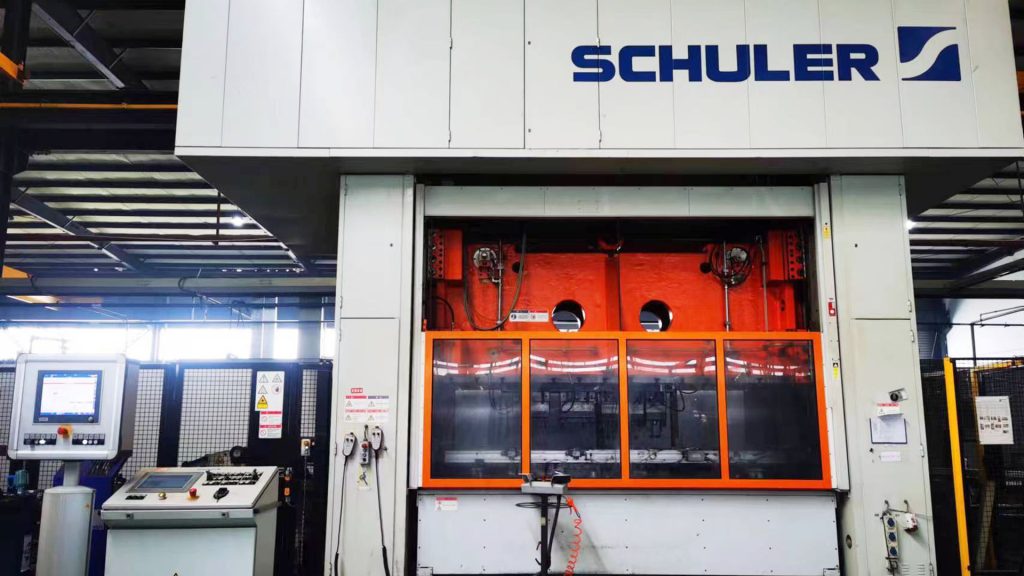

品牌：SCHULER? ? 型號：TMK 2-800-3.66-300? ? 類型：壓力機
 |
|
 |
|
 |
|
 |
 |
 |
|
 |
 |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
 |
 |
|
技術參數
| 性能參數 | |
| 公稱力 | 8.000 kN |
| 公稱力行程 | 12 mm |
| 額定能量（沖程速率最小 40/min） | 96 kJ |
| 壓力沖程 | 300 mm |
| 沖程速率（可變） | 10 – 60 /min. |
| 設置沖程速率（加工量減少時） | 5 /min. |
| 刀具安裝高度 （底部沖壓行程，滑塊調整 +/- 25 mm 中心），含適配板。 |
700 mm |
| 滑塊調整范圍 | 200 mm |
| 滑塊調整速度 | 約 50 mm/min. |
| 主電機額定功率 | 130 kW |
| 主電機額定轉速 | 2.678 /min. |
| 尺寸和重量 | |
| 重量 | 約 160.000 kg |
| 沖壓總高度 | 約 7.770/8.290 mm |
| 工作臺高度上的寬度/總寬度 | 約 5.300/7.500 mm |
| 工作臺高度上的深度/總深度 | 約 2.500/4.200 mm |
| 立柱寬度 | 約 3.690 mm |
| 側柱開口（寬度） | 約 1.330 mm |
| 工作臺寬度 | 3.660 mm |
| 工作臺深度 | 1.500 mm |
| 滑動行程 | 3.660 mm |
| 滑動深度 | 1.400 mm |
| 漆面處理 | |
| 頭罩 | RAL 7035 淺灰 |
| 護角 | RAL 7035 淺灰 |
| 壓柱 | RAL 7035 淺灰 |
| 壓力機滑塊 | RAL 2004 橘紅 |
| 開關柜 | RAL 7035 淺灰 |
| 電源 | |
| 服務電壓 | 380 V/3/N/PE |
| 額定頻率 | 50 Hz |
| 控制電壓 | 220 VAC |
| 24 VDC | |
| 電壓容差 | 士10 % |
| 連接截面 | L1、L2、L3 每相 3 x 120 mm2 |
| 連接截面 | PE 3 x 120 mm2 |
| 連接截面 | N? 1 x 120 mm2 |
| 最大備用保險絲電流 | 630 A |
| 額定電流 | 480 A |
| 總功率需求 | 315 kVA |
| 氣動系統 | |
| 氣源接口 G 1″ | 6 bar |
| 耗氣量 | 約 0.2 m3/min |
| 環(huán)境 | |
| 溫度 | +10 – +45°C |
| 相對空氣濕度 | 80-90 （40°C % 時） |
| ≤90 （20°C % 時） | |
| 海拔高度 | ≤1,000 m |
| 空氣污染程度 | 正常 |
| 室內地基平整度 | 最大 + 1 mm |
| 最低照度 | 300? Lux |
| 噪聲排放 | |
| 噪聲強度 | < 85 dB |
