品牌：INDEX? ? 型號：ABC 65? ? 類型：外圓磨床
 |
|
 |
 |
 |
 |
 |
|
 |
 |
 |
|
技術參數
| 車削主軸數 | 2 |
| 轉塔數 | 2 |
| 主軸頭 | ISO 702/1 |
| 主軸通孔 | 65 mm |
| 主軸直徑 | 140 mm |

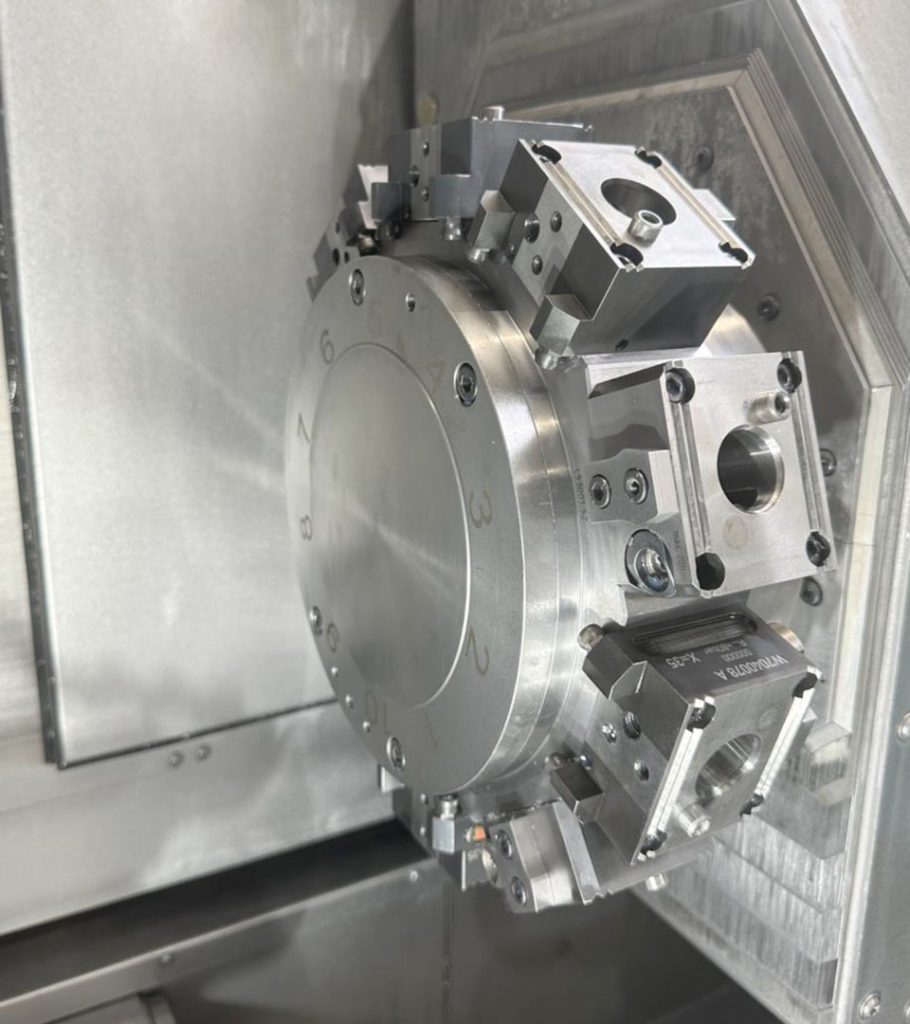

| 回轉刀架 | |
| 刀架 1 | |
| 縱向行程 (Z 軸) | 300 mm |
| 橫向行程（X 軸） | 140 mm |
| 橫向行程（Y 軸） | 100 mm |
| 刀架 2 | |
| 縱向行程 (Z 軸) | 300 mm |
| 橫向行程（X 軸） | 140 mm |
| 橫向行程（Y 軸） | 100 mm |

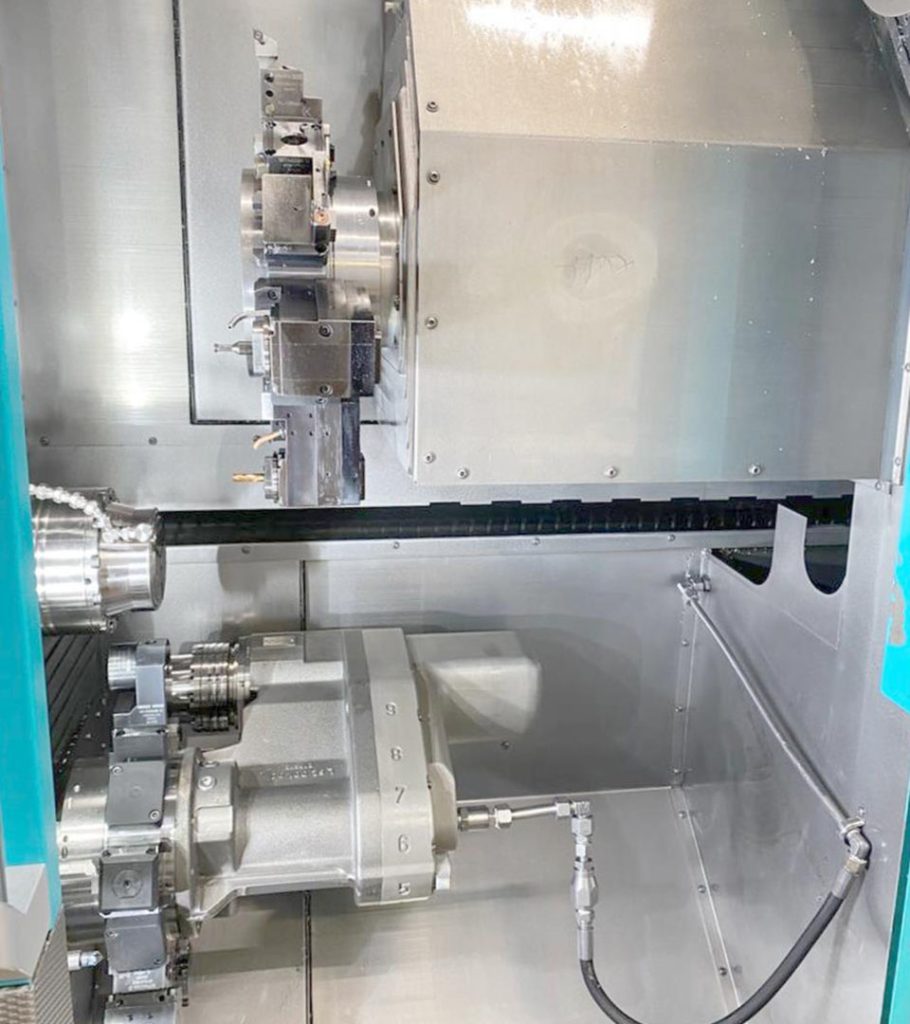

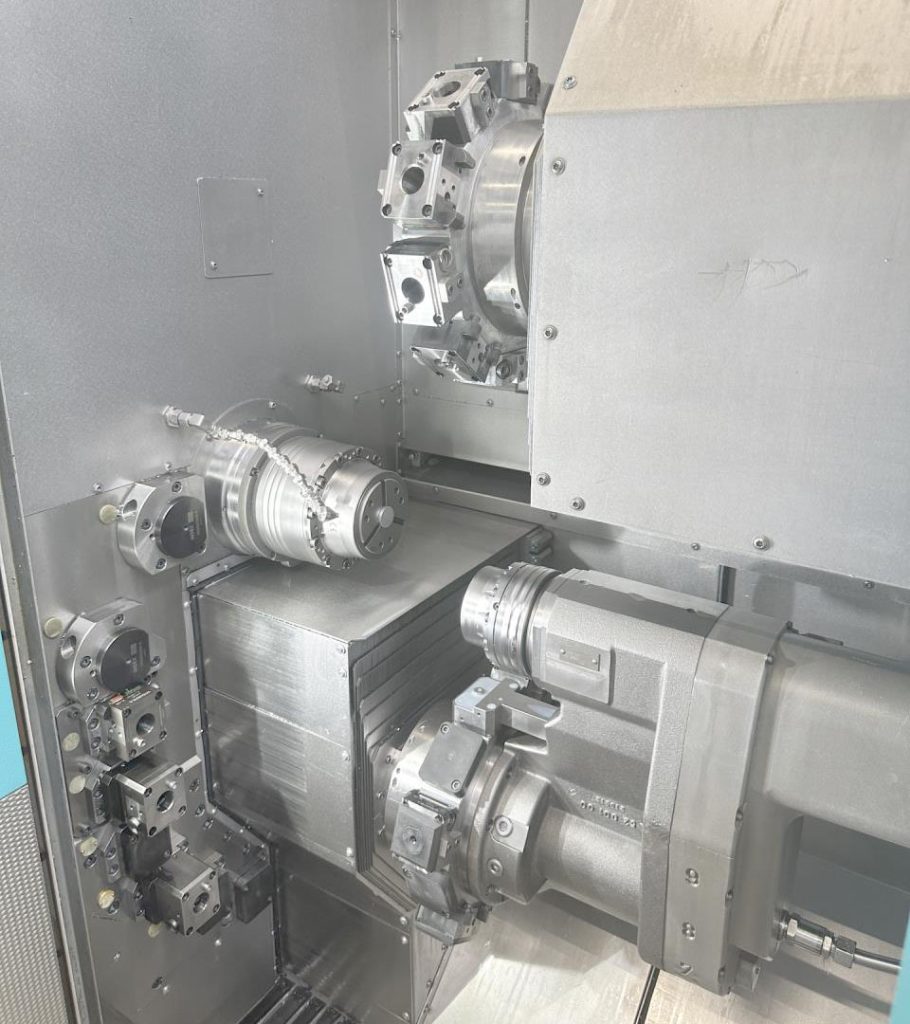

| 回轉刀架數 | 2 |
| 刀塔 1 刀位數 | 10 |
| 刀塔 2 刀位數 | 9 |
| 刀塔背面刀位數 | 8 |
| 刀塔 1 動力刀具數 | 10 |
| 刀塔 2 動力刀具數 | 9 |
| 背面動力刀具數 | 5 |
| 主軸轉速 | 12000 rpm |
| 刀柄橫截面 | 45 mm |
| 動力刀具功率 | 7.5 / 9 kW |
| 分度時間 | 0.4 sec |
| 主軸 | |
| C 軸（主軸,分辨率） | 0.001 ° |
| 主軸轉速 | |
| 無級調速 | |
| 從 | 0 rpm |
| 到 | 6000 rpm |
| 最大扭矩 | 80 / 120 Nm |
| 主軸功率 | 25 / 35 kW |

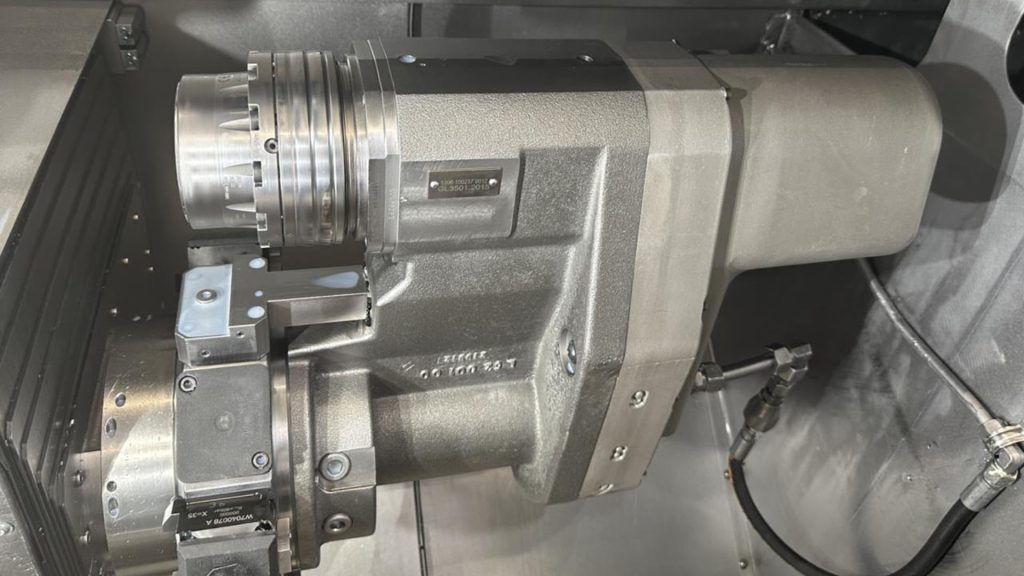

| 副主軸移動 | |
| 最大轉速 | 6000 rpm |
| 主軸孔徑 | 65 mm |
| 主軸直徑 | 110 mm |
| C 軸（主軸,分辨率） | 0.001 ° |
| 副主軸功率 | 5 / 9 kW |
| 最大扭矩 | 10.5 / 20 Nm |
| X 軸快移速度 | 30 m/min |
| Z 軸快移速度 | 50 m/min |
| 電壓 50 Hz 3x | 400 V |
| 總功率要求 | 41 kW |
| 機器重量 | 約 6500 kg |
| 機器外形尺寸 | |
| 長 | 3600 mm |
| 寬 | 1280 mm |
| 高 | 1950 mm |
| 其它附件 | |
| 夾頭座 | |
| 燈 | |

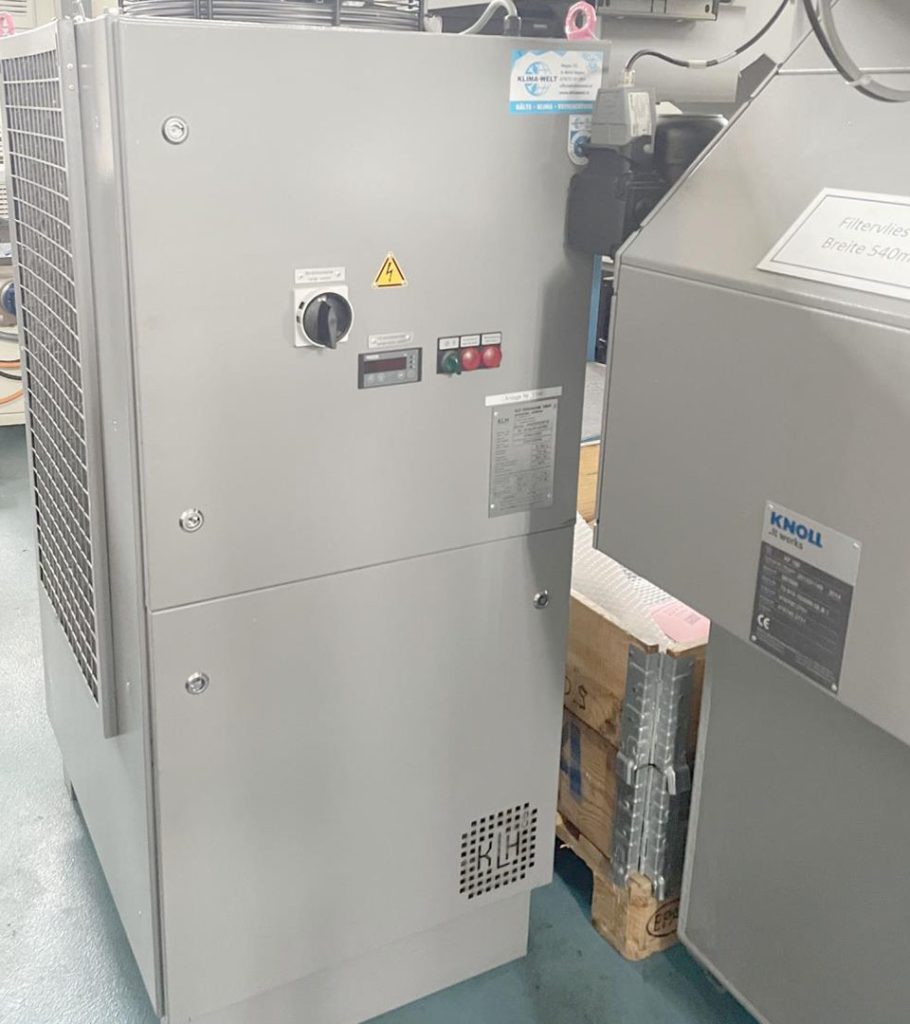

| 水冷卻器 | |
| 冷卻系統 | 300 l |

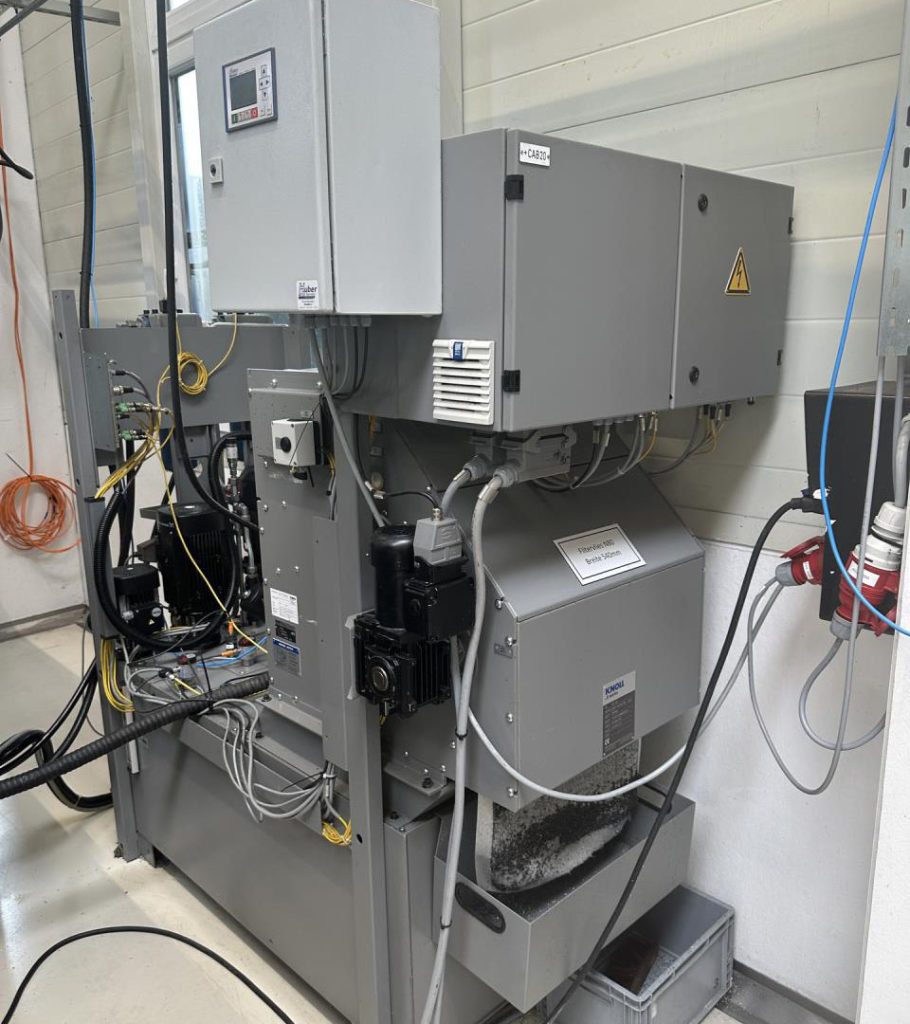

| 高壓冷卻裝置 | 80 bar |
| 紙帶過濾器 | |
| USB 接口 | |
| 自動零件拆除裝置 | |
| 工件傳送帶 | |

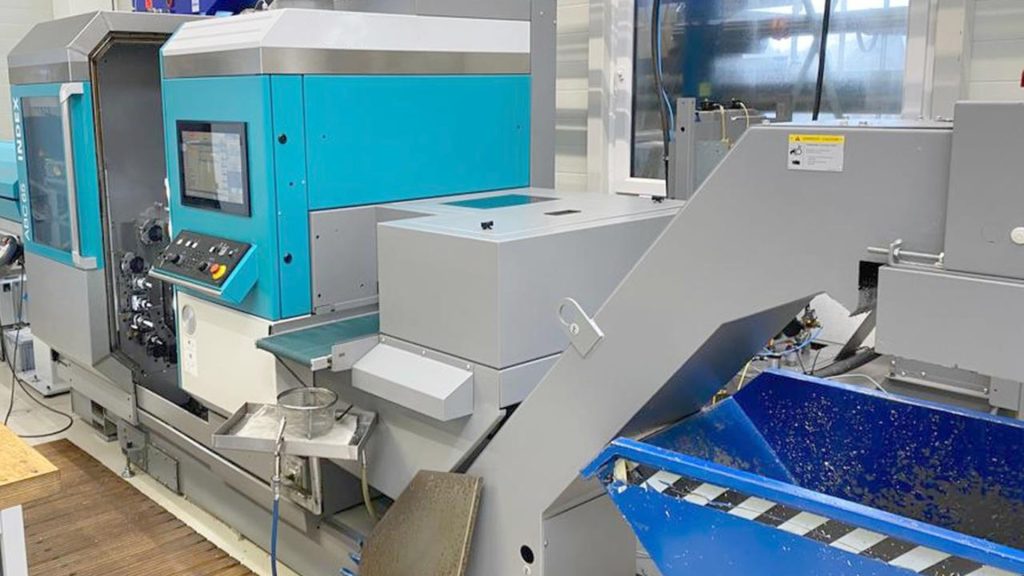

| 排屑機 | |

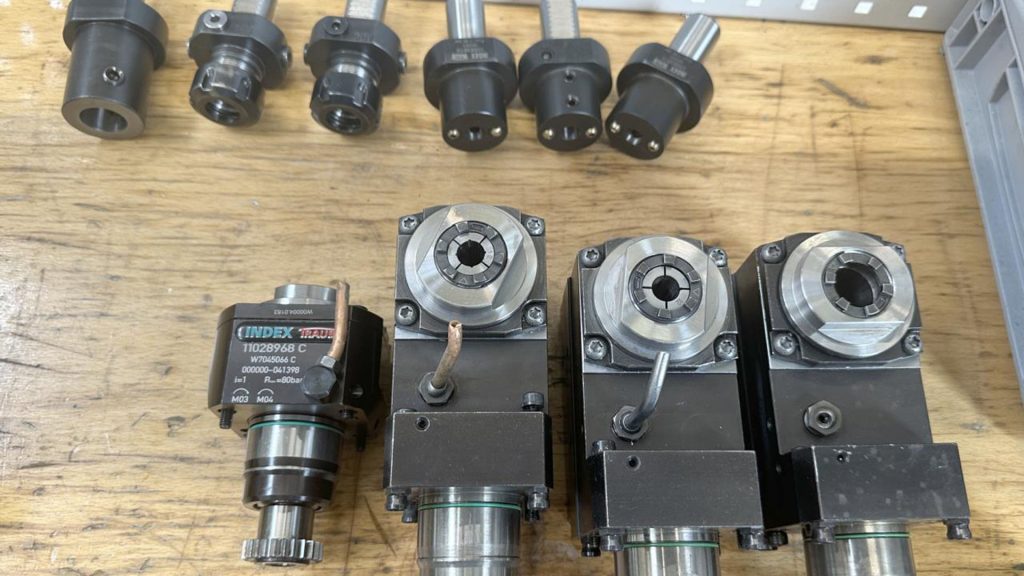

| 一套刀柄 | |
| 注意 | |
| Z 軸于 2023 年進行了翻新 |
