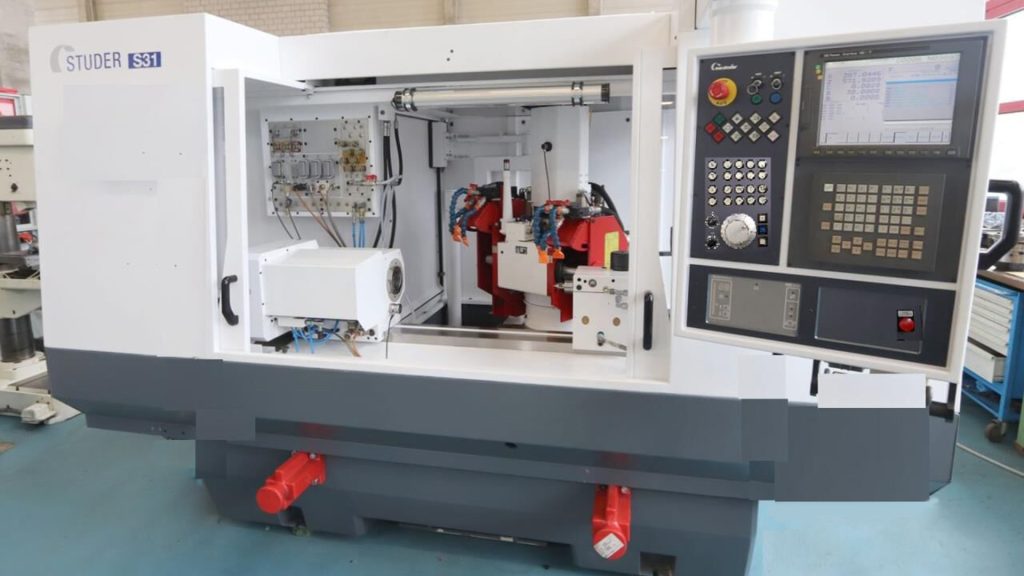

品牌:STUDER? ? 型號:S-31? ? 類型:外圓磨床
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
技術參數
中心高 | 175 mm |
中心距 | 650 mm |
頂尖間工件最大重量 | 80 kg |
砂輪直徑 | 500 mm |
砂輪寬度 | 63 mm |
砂輪孔徑 | 203 mm |
內外圓磨削轉塔刀架 | 2+1 |
砂輪轉速范圍從 | 1400 rpm |
砂輪轉速范圍至 | 3200 rpm |
可旋轉磨削主軸頭(b軸) | 1 ° |
圓周速度 | 50 m/s |
縱向滑座最大行程 | 800 mm |
橫向滑座最大行程 | 254 mm |

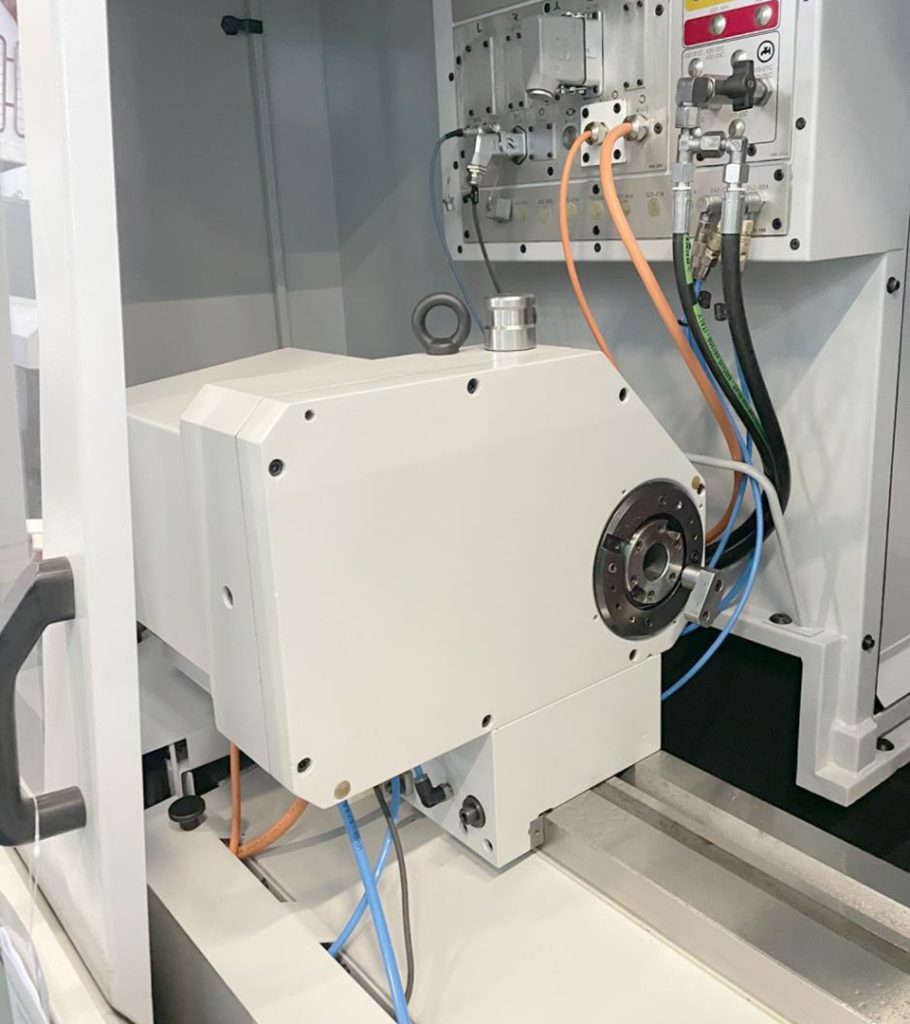

工件主軸頭轉速?gòu)?/td> | 1 rpm |
工件主軸頭轉速至 | 1000 rpm |
可旋轉范圍 | -15 / + 195 ° |
主軸錐度 | MT 4 |
所需功率 | 2.8 kW |

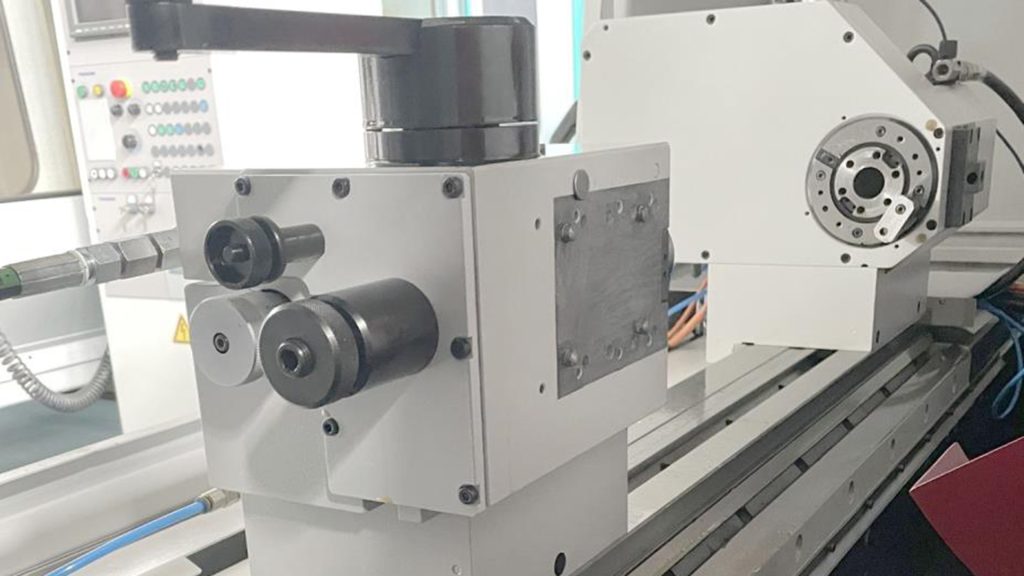

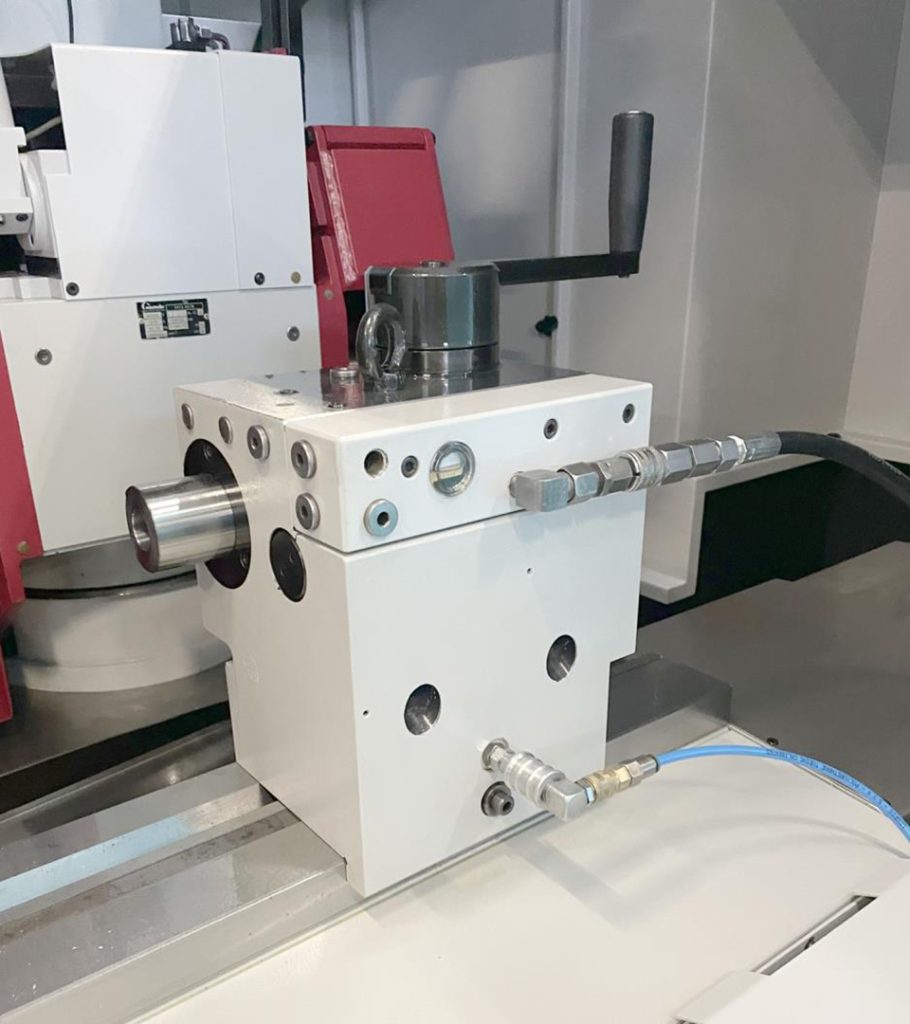

尾座帶微調功能 | |
尾座錐度 | 3 MT |
尾座主軸行程 | 35 mm |
尾座主軸直徑 | 50 mm |
電壓 | 50 Hz 3x 380 Volt |
磨削主軸電機 | 7.5 kW |
總功率需求 | 32 kVA |
機床重量約 | 5200 kg |
機床外形尺寸長度 | 3000 mm |
機床外形尺寸寬度 | 2200 mm |
機床外形尺寸高度 | 2100 mm |
冷卻裝置準備 | |
測頭 | MARPOSS |
內圓磨削附件主軸數量 | 1 |
內圓磨削附件砂輪轉速至 | 30000 rpm |
照明燈 | |
RS-232接口 |
