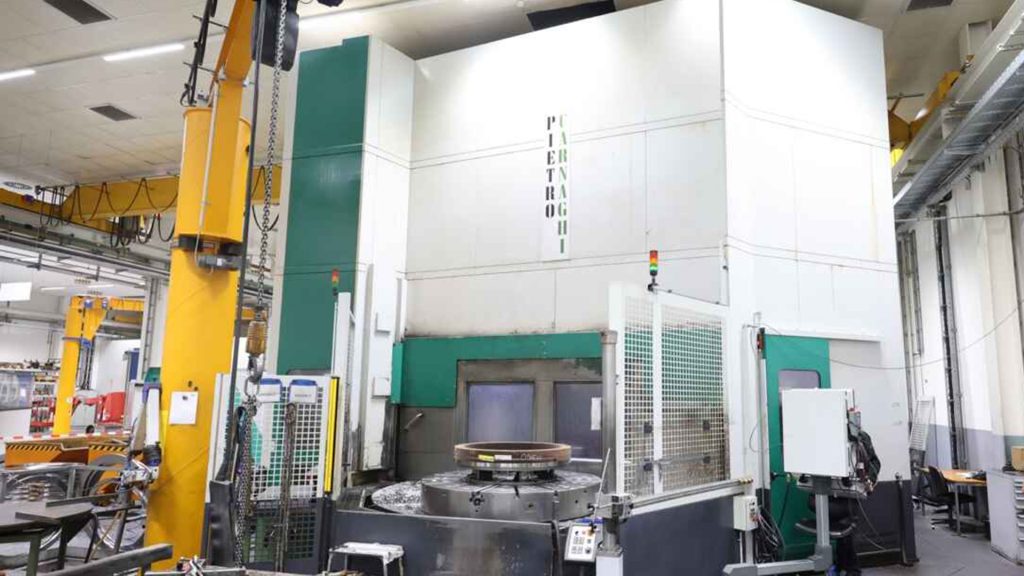

品牌：PIETRO CARNAGHI ? 型號：AC 20 TM 1800? ? 類型：立式車床
 |
 |
 |
 |
 |
 |
 |
 |
 |
技術參數

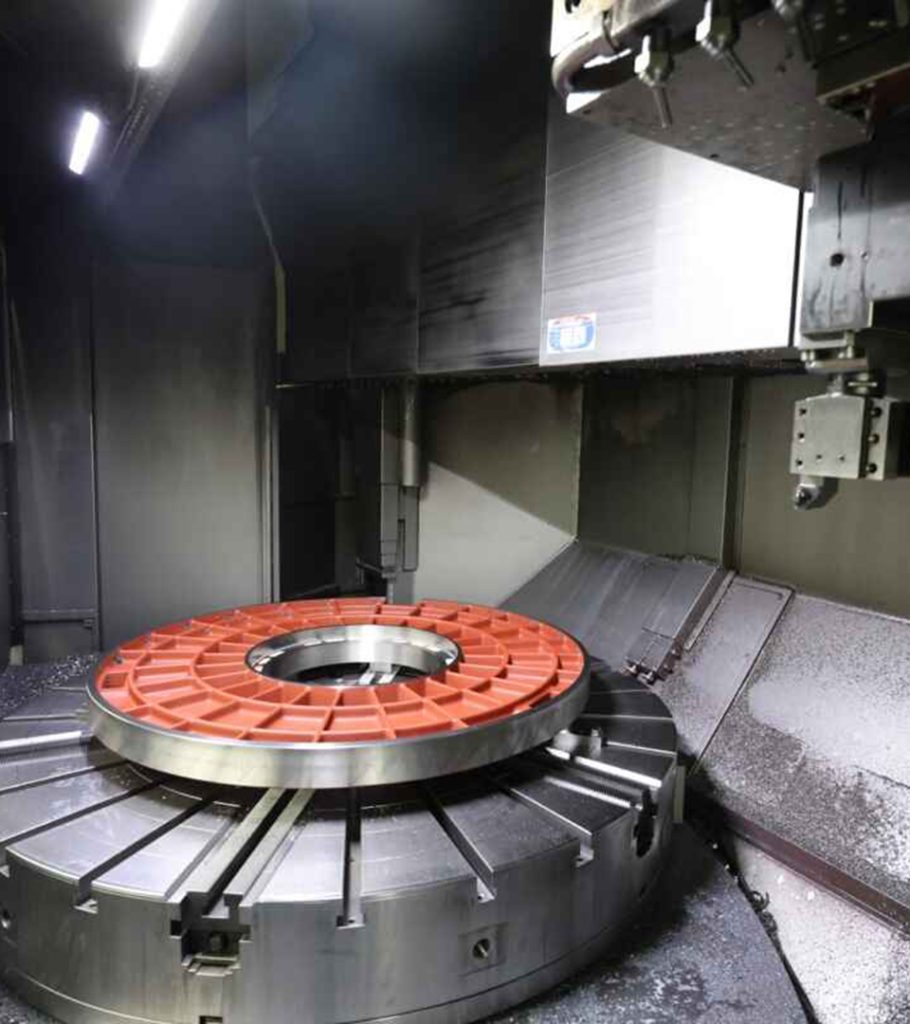

| 面板直徑 | 1800 毫米 |
| 回轉直徑 | 2000 毫米 |
| 車削高度 | 1270/1120 毫米 |

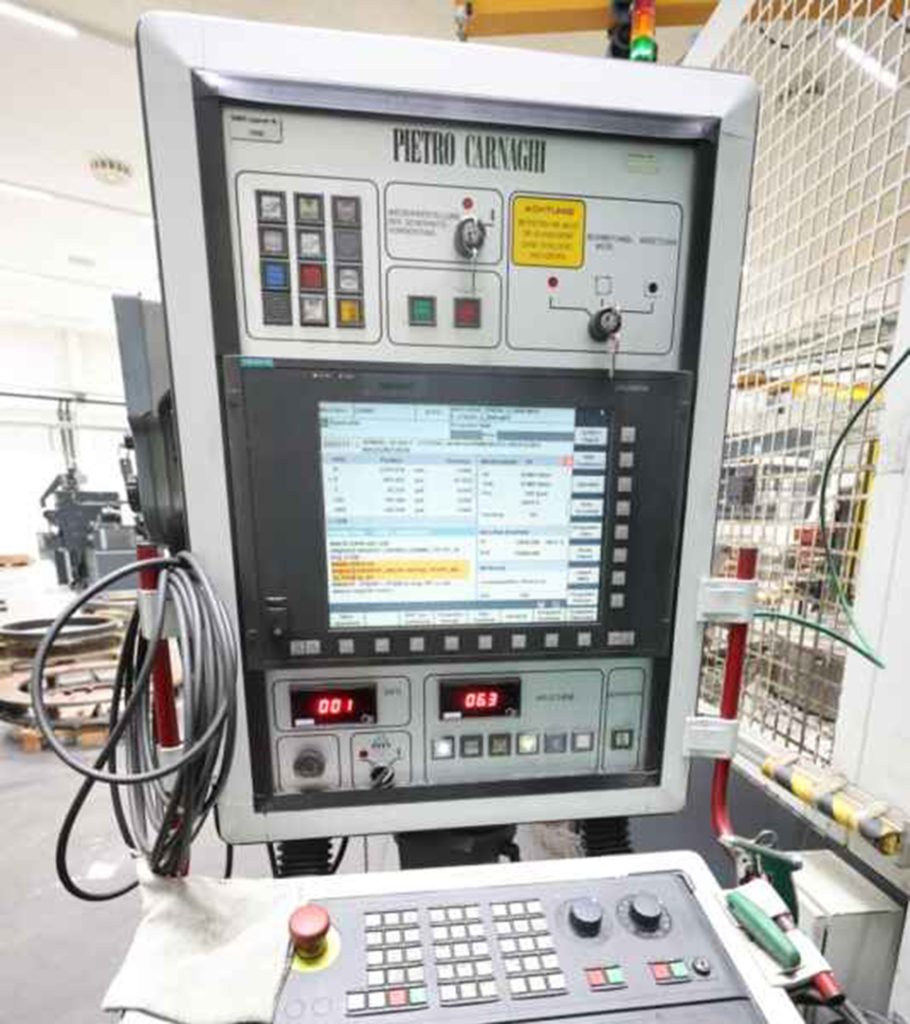

| 控制系統 | 西門子 840D |
| 工件最大重量 | 5000 千克 |
| 滑枕頭部尺寸 | 250×250 毫米 |
| 工作臺回轉速度 | 1-320 轉 / 分鐘 |
| 橫梁調整量 | 400 毫米 |
| 滑枕頭部橫向行程（X 軸） | -2770/+2275 毫米 |
| 滑枕頭部垂直行程（Z 軸） | 1250 毫米 |
| C 軸 | 360°（精度 0.001°） |
| 銑削驅動功率 | 37 千瓦 |
| 銑削時的車削速度范圍 | 10-3000 轉 / 分鐘 |
| 工作臺功率容量 | 100 千瓦 |
| 扭矩 | 31784 牛?米 |
| 進給范圍（X/Z 軸） | 0.1-15000 毫米 / 分鐘 |
| 總功率需求 | 千瓦（未給出具體數值） |
| 機床重量約 | 55 噸 |
| 機床外形尺寸約 | 米（未給出具體數值） |
| 工件最大直徑 | 2040 毫米 |
| 工件最大高度 | 1270 毫米 |
| 工作臺速度范圍 | 1.0-320 轉 / 分鐘 |
| 工作臺驅動電機功率 | 100 千瓦 |
| 鉆銑主軸功率 | 37 千瓦 |
| 橫梁行程 | 分兩步，每步 200 毫米 |
| 總電氣連接容量 | 218 千伏安 |
| 數控軸數量 | 4 根（X 軸、Z 軸、C 軸、橫梁調整軸） |
| X 軸行程 | -1650 至 + 2165 毫米 |
| X、Z 軸快速移動速度 | 15 米 / 分鐘 |
| 鏈式刀庫刀具容量 | 80 個刀位，其中 60 個 HSK 100 接口刀具位和 20 個 Capto C6 接口刀具位 |

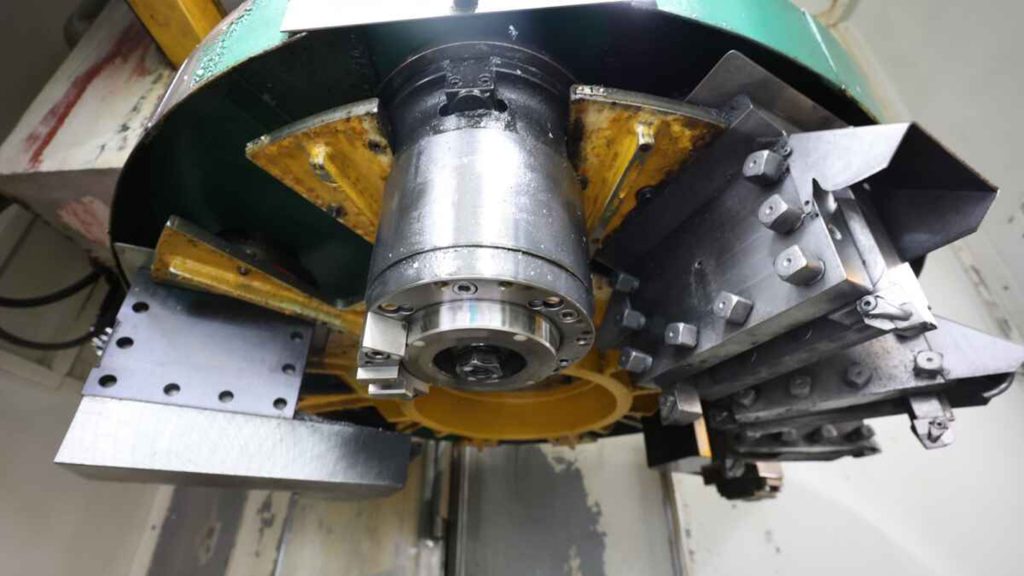

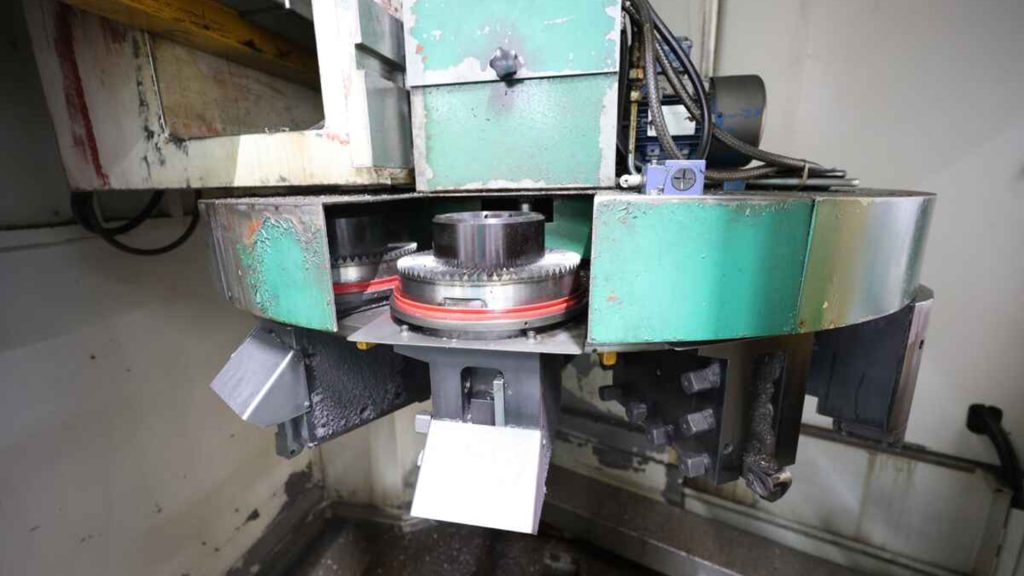

| 圓盤刀庫刀具容量 | 12 個刀位，用于旋轉刀座和附件頭 |
| 卡納吉上的交叉滾子軸承狀況 | 大約半年前更換過 |

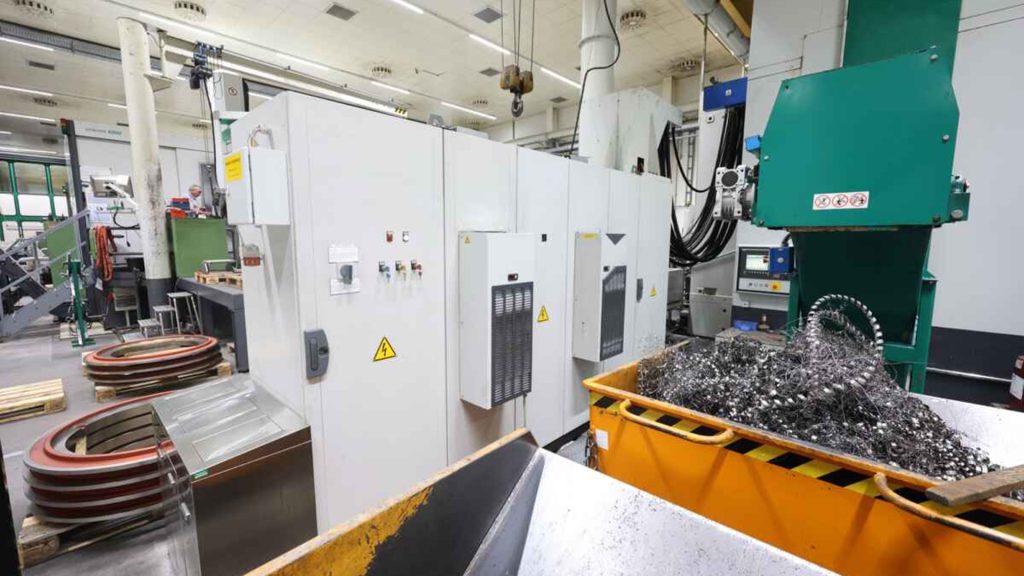

| 控制柜中西門子組件的更換情況 | 2023 年底已全部更換 |
| 刀具測量用測量探頭類型 | 存在刀具測量用測量探頭 |
| 工件測量用測量探頭類型 | 外部Renishaw工件測量探頭 |
| 特殊測量探頭的位置 | 安裝在 Z 軸（Z1 軸）上（目前已停機，重新投入使用時需進行檢修） |
| 帶離心力補償?shù)腞otomors六爪杠桿補償卡盤的檢修時間 | 2020/21 年 |
